Zusammenfassung
Eine Parasolid-Datei enthält üblicherweise Parasolid-XT-Daten, meist gespeichert als .x_t oder .x_b, und dient zum Austausch präziser CAD-Geometrie in Boundary-Representation zwischen Parasolid-fähigen Anwendungen. Sie ist für bearbeitbare Volumenkörper und Flächen statt für slicerfertige Netze vorgesehen und erscheint daher im Workflow meist früher als STL oder 3MF. Siemens beschreibt Parasolid XT als offenes, veröffentlichtes Parasolid-Datenformat, während STEP zur Familie ISO 10303 gehört und häufig für standardisierte CAD-, CAE-, PDM- und Archivierungsworkflows verwendet wird. [2] [6] [13] [14] [15]
Verwenden Sie Parasolid XT, wenn beide Seiten bereits Parasolid-Workflows unterstützen.
Verwenden Sie STEP, wenn Sie einen ISO-standardisierten Austausch oder eine Archivierung benötigen.
Verwenden Sie STL oder 3MF, wenn Sie tessellierte Daten für das Slicing benötigen. [2] [6] [14] [15]
Was ist eine Parasolid-Datei?
Wenn Sie fragen, was eine Parasolid-Datei ist, lautet die praktische Antwort einfach: Sie ist eine Parasolid-XT-Austauschdatei für exakte CAD-Geometrie. Im Alltag bedeutet das meist, dass .x_t– oder .x_b-Daten Volumen- oder Flächenmodelle zwischen Systemen übertragen, nicht eine native Erstellungsdatenbank und auch keine fertige Druckdatei. Wenn Sie fragen, was eine .x_t-Datei ist: Sie ist die Textform derselben Parasolid-XT-Familie. [2] [10]
Die entscheidende Unterscheidung betrifft Kernel und Datei. Parasolid selbst ist die Geometrie-Engine, die in vielen Anwendungen zum Erstellen, Bearbeiten und Auswerten der Modellgeometrie eingesetzt wird. Siemens beschreibt sie als 3D-geometrischen Modellierer mit 900+ Funktionen, der an 200+ unabhängige Softwareanbieter lizenziert ist und in mehr als 350 Anwendungen auf Basis des Parasolid-XT-Datenformats genutzt wird. Diese Siemens-Zahlen zum Ökosystem erklären, weshalb das Parasolid-Dateiformat in CAD-Austauschworkflows so häufig vorkommt. [1] [18]
Warum XT statt der nativen Speicherdatei einer Anwendung verwenden? Siemens positioniert Parasolid XT als offenes, veröffentlichtes Datenformat, das Parasolid-basierten Anwendungen übersetzungsfreie Interoperabilität bietet. Das ist nützlich, wenn beide Seiten bereits Parasolid einsetzen und exakte CAD-Geometrie mit minimaler Neuinterpretation übertragen werden soll. Es ist nicht dasselbe wie ein ISO-Standard und sollte nicht als solcher beschrieben werden. Für einen breiteren neutralen Austausch und die langfristige Archivierung ist STEP die bekanntere standardisierte Option der ISO-10303-Familie. [2] [14] [15]

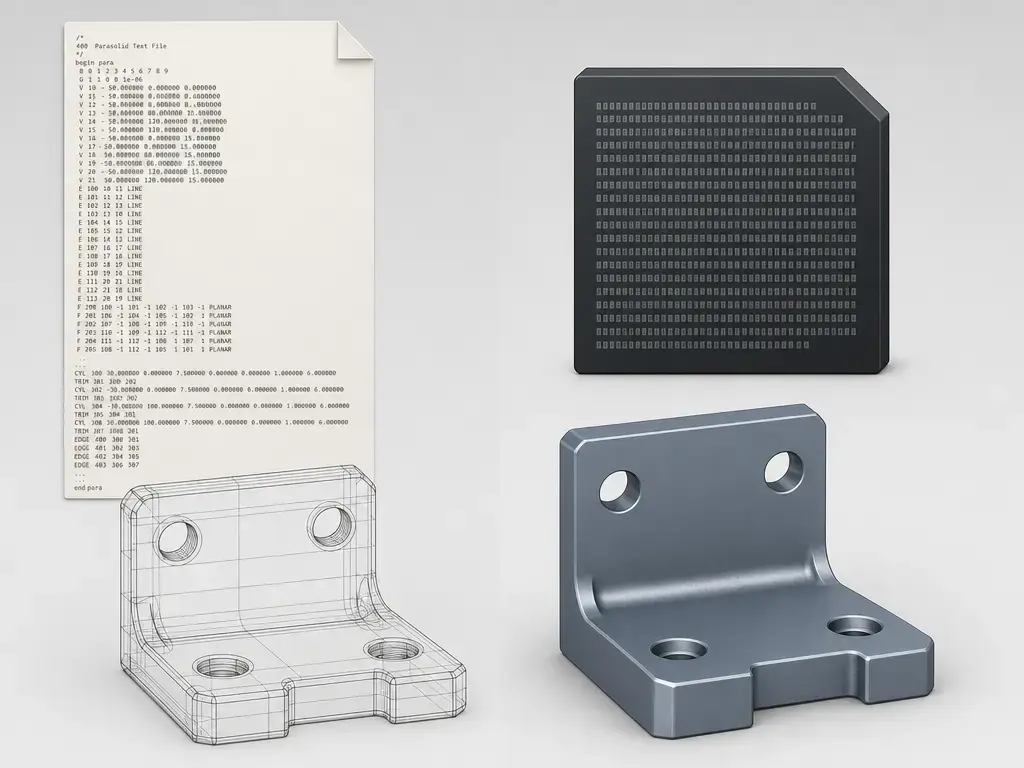

Parasolid .x_t vs. .x_b

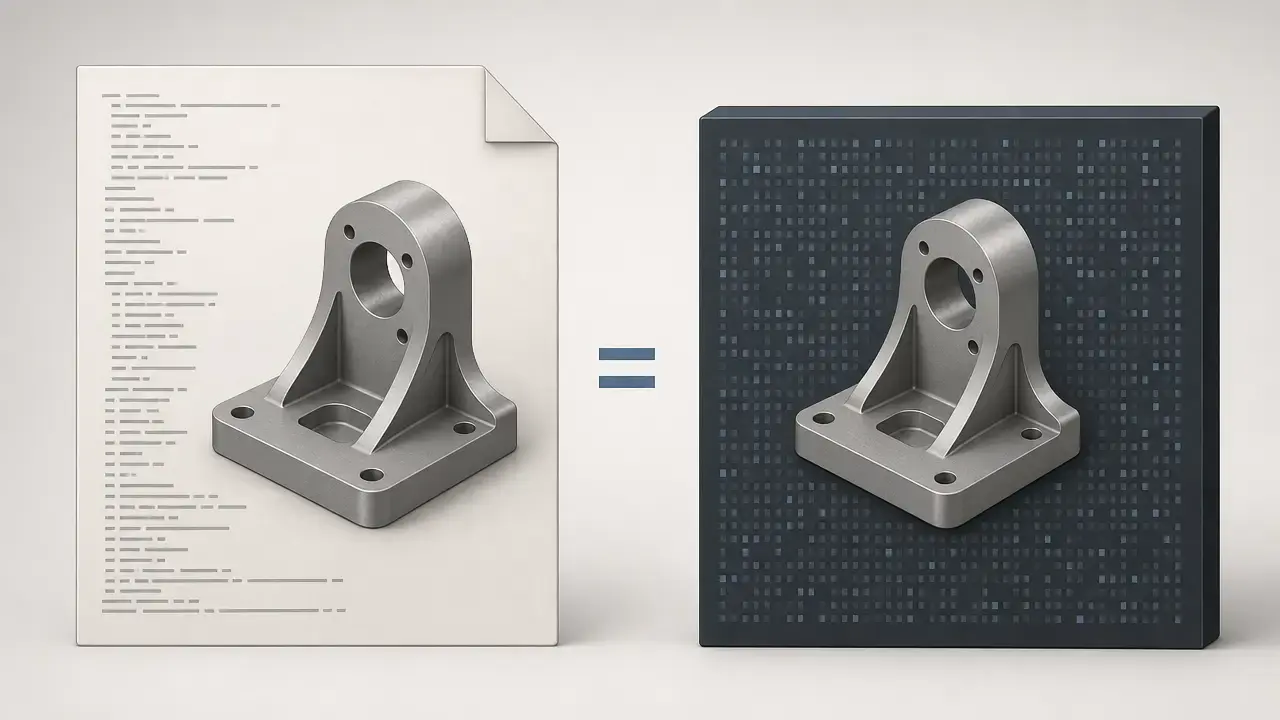

In den meisten Workflows sind .x_t und .x_b typischerweise dasselbe Parasolid-Modell, als Text oder Binärdaten kodiert, vorbehaltlich der Unterstützung durch Exporter und Importer sowie der Versionseinstellungen. Die ältere XT-Referenz beschreibt Text als ASCII und .x_b als neutrales Binärformat, während ANSYS angibt, dass sowohl Text- als auch neutral-binäre Parasolid-Dateien plattformunabhängig sind. ANSYS weist außerdem darauf hin, dass neutral-binäre Dateien komprimiert und nicht menschenlesbar sind, während Textdateien menschenlesbar sind, aber mehr Speicherplatz benötigen. [7] [10]
Die praktische Regel ist unkompliziert: Wählen Sie die Form, welche die empfangende Seite am besten unterstützt, und stimmen Sie anschließend die Parasolid-Version darauf ab, die sie lesen kann. Wenn Sie einen instabilen Übersetzungsweg untersuchen, lässt sich .x_t leichter prüfen. Wenn Ihnen nur ein kompakter Transfer wichtig ist, ist .x_b oft die ordentlichere Übergabe. [7] [10]
Tabelle 1 vergleicht die beiden gebräuchlichen Kodierungen. [7] [10]
| Aspekt | .x_t |
.x_b |
Redaktioneller Hinweis |
|---|---|---|---|
| Kodierung | Text, üblicherweise ASCII. [10] | Neutrales Binärformat. [10] | Ältere XT-Dokumente nennen auch reines und typisiertes Binärformat, doch .x_t und .x_b sind die üblichen Austauschoptionen. [10] |
| Menschenlesbarkeit | Menschenlesbar. [7] [10] | Nicht menschenlesbar. [7] | Text lässt sich bei der Fehlersuche von Importproblemen leichter prüfen. [7] |
| Tendenz bei der Dateigröße | Üblicherweise größer. [7] | Üblicherweise kompakter; ANSYS bezeichnet neutrale Binärdaten als „komprimiert“. [7] | Es wurde kein verlässliches universelles Größenverhältnis gefunden. [7] |
| Kompatibilität | Funktioniert dort, wo Text-Parasolid akzeptiert wird. [7] | Funktioniert dort, wo neutral-binäre Parasolid-Dateien akzeptiert werden. [7] | Fragen Sie die empfangende Seite, welche Kodierung und Parasolid-Version sie unterstützt. [7] [10] |
Parasolid-Datei öffnen / anzeigen / konvertieren
Eine Parasolid-Datei zu öffnen, anzuzeigen und zu bearbeiten sind unterschiedliche Aufgaben. Ein Viewer kann Ihnen die Prüfung und Vermessung der Geometrie ermöglichen, während ein CAD-Importweg bestimmt, ob Sie das Modell reparieren, ändern oder erneut exportieren können. Das ist wichtig, weil einige Werkzeuge die Unterstützung von Parasolid XT als Anzeige-Workflow dokumentieren, während andere explizite Import- und Exportbereiche dokumentieren. [3] [4] [5] [6] [7]
Die Unterstützung hängt außerdem von Dateibenennung, Versionsbereich und dem genauen Austauschweg ab. Die ältere XT-Referenz vom April 2008 empfiehlt .X_T und .X_B für Teildateien sowie .P_T und .P_B für Partitionsdateien; sie führt auch die älteren Varianten .xmt_txt, .xmp_txt, .xmt_bin und .xmp_bin auf. Diese Benennungshistorie ist bei der Fehlersuche nützlich, garantiert jedoch nicht, dass eine aktuelle Anwendung jede ältere Variante unterstützt. [10]
Unterstützungsmatrix (wie dokumentiert).
| Werkzeug | Anzeige | Import / Export | Versions- oder Lizenzhinweise |
|---|---|---|---|
| JT2Go | Ja, als kostenloser Viewer für JT- und Parasolid-XT-Daten. [4] | Siemens gibt an, dass JT2Go v13.3 die direkte Interaktion mit Parasolid-XT-Dateien ergänzte; die zitierten Materialien beschreiben einen Workflow zum Anzeigen und Messen. [3] [4] | Viewer-Kontext auf den zitierten Seiten, keine allgemeine Aussage zur CAD-Bearbeitung. [3] [4] |
| Onshape | Ja, nach dem Import in ein Dokument. [5] | Import: Parasolid B-rep .x_t/.x_b v10.0–v38.1. Export: .x_t/.x_b v25.0–v37.0. [5] |
Onshape bezeichnet Parasolid als sein bevorzugtes Importformat. [5] |
| Fusion | Nur Auflistung unterstützter Formate. [6] | Parasolid Binary .x_b und Parasolid Text .x_t sind aufgeführt; ein Export ist auf der zitierten Seite nicht aufgeführt. [6] |
Autodesk sagt, dass verfügbare Formate von der Lizenz abhängen. [6] |
| ANSYS | Ja, als Reader. [7] | DesignModeler importiert und exportiert .x_t, .x_b, .xmt_txt und .xmt_bin. [7] |
Seite für Release 2024 R2; Text- und neutral-binäre Parasolid-Dateien werden als plattformunabhängig beschrieben. [7] |
| Rhino | Auf der zitierten Seite nicht angegeben. | Export: Parasolid .x_t. [8] |
Rhino gibt an, dass Parasolid-Dateien immer in Metern vorliegen, und skaliert den Export, wenn Rhino-Einheiten abweichen. [8] |
Prüfen Sie vor dem Öffnen oder Senden einer Parasolid-Datei Folgendes:
- Die Erweiterung. Gebräuchliche Namen für Teildateien sind
.x_tund.x_b, während die ältere Referenz auch.P_Tund.P_Bfür Partitionsdateien sowie die älteren Varianten.xmt_txt,.xmp_txt,.xmt_binund.xmp_binaufführt. [10] - Das an beiden Enden des Austauschs angeforderte Parasolid-Versionsfenster. [5] [7]
- Ob die empfangende Seite Text- oder neutral-binäre Parasolid-Dateien wünscht. [7] [10]
- Ob Sie ein Teil, eine Baugruppe oder eine Datei senden, die auf Instanziierung beruht. [7] [10]
- Welche Einheiten und Skalierung der empfangende Workflow erwartet. [7] [8] [17]
- Ob die Dateiquelle vertrauenswürdig ist. Siemens ProductCERT rät davon ab, nicht vertrauenswürdige XT-Dateien zu öffnen. [9]
Ein empfängerseitiger Konvertierungsworkflow ist üblicherweise am sichersten. Wenn die Zielanwendung direkte Parasolid-Unterstützung dokumentiert, exportieren Sie in den spezifischen Versionsbereich, den sie akzeptiert. Wenn nicht, verwenden Sie ein validiertes Zwischenformat wie STEP erst nach Bestätigung der nachgelagerten Werkzeugkette. Dadurch bleibt der Prozess an der dokumentierten Kompatibilität ausgerichtet, statt anzunehmen, dass jedes CAD-Paket Parasolid gleich übersetzt. [5] [6] [7] [14]
Parasolid XT vs. STEP vs. STL/3MF
Parasolid XT ist der Parasolid-native Austauschweg. Siemens beschreibt ihn als offen und veröffentlicht und positioniert ihn speziell für übersetzungsfreie Interoperabilität zwischen Parasolid-basierten Anwendungen. Wenn beide Seiten des Austauschs bereits Parasolid-fähige Software verwenden, ist XT oft der direkteste Weg zur Übergabe exakter CAD-Geometrie. [2]
STEP dient einem anderen Zweck. NIST beschreibt ISO 10303, allgemein als STEP bekannt, als weit verbreiteten Standard für den Austausch von CAD-, CAE- und PDM-Daten, für Systemintegration, Visualisierung und die langfristige Archivierung von Produktinformationen. ISO 10303-1:2024 ist das aktuelle Dokument zu Überblick und Grundprinzipien der Reihe, und ISO 10303-242:2025 ist das aktuelle Dokument für verwaltetes modellbasiertes 3D-Engineering. In der Praxis ist STEP der sicherere Vergleich, wenn Sie einen standardisierten Austauschweg zwischen unterschiedlichen CAD-Ökosystemen benötigen. Dies garantiert dennoch nicht die vollständige Erhaltung proprietärer Feature-Historien, da das ankommende Ergebnis davon abhängt, was der Exporter schreibt und was der Importer interpretieren kann. [14] [15] [16]
STL und 3MF lösen ein nachgelagertes Fertigungsproblem und nicht das Problem eines bearbeitbaren CAD-Austauschs. Sie sind tessellierte Ausgaben für Netz- und Slicing-Workflows und erscheinen daher üblicherweise am Ende der Kette, nach der Parasolid- oder STEP-Übergabe statt an deren Stelle. [6]
Im Inneren des Parasolid-Dateiformats

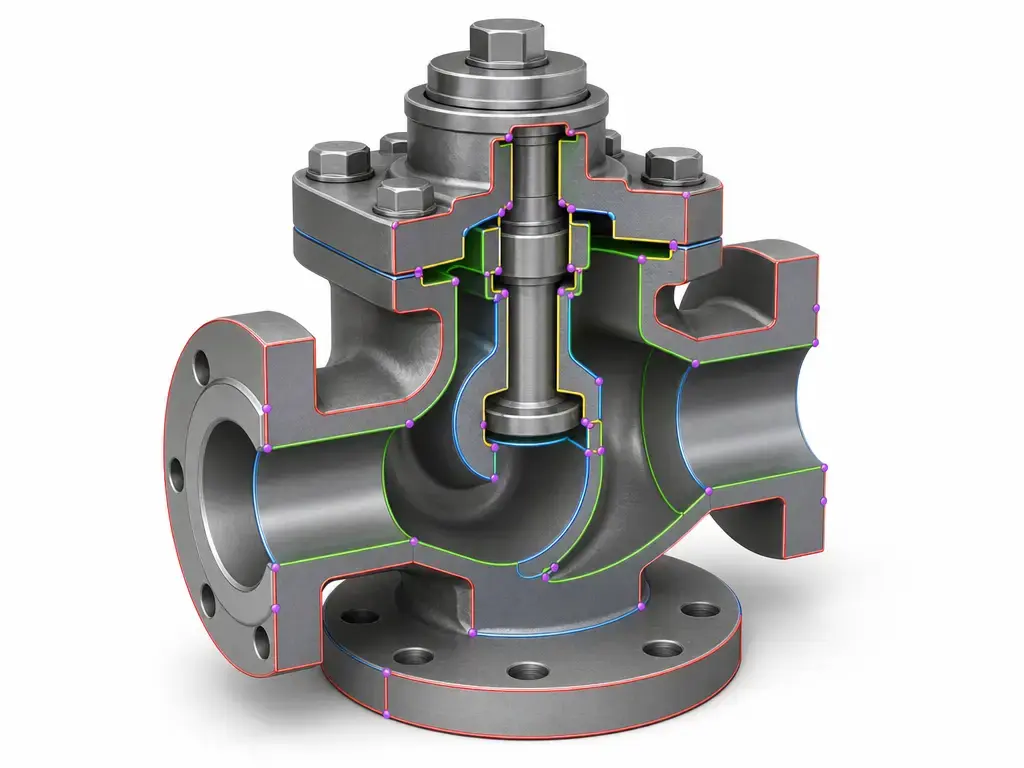

Eine Boundary Representation oder B-rep beschreibt einen Volumenkörper anhand seiner begrenzenden Flächen, Kanten und Eckpunkte sowie der Nachbarschaftsbeziehungen zwischen ihnen. Das ist wichtig, weil eine Parasolid-Datei nicht nur eine Sammlung von Flächen ist. Sie ist eine topologische Beschreibung, wie exakte Geometrie zu einer Flächen- oder Volumenkörperform verbunden ist. [13]
In Parasolid XT wird diese Struktur mit Entitäten für Körper, Regionen, Schalen, Flächen, Schleifen, Kanten, Eckpunkte und zugehörige Topologie beschrieben. Die ältere XT-Referenz vom April 2008 ist weiterhin nützlich, um diese Struktur zu verstehen, sollte aber als ältere Referenz und nicht als neueste XT-Revision betrachtet werden. [10]
XT ist ein veröffentlichtes Format; die ältere Referenz enthält außerdem die Entitäten ASSEMBLY und INSTANCE, sodass die Datei mehr als isolierte Flächen oder Volumenkörper übertragen kann, wenn der Exporter diese Struktur schreibt. In neueren Parasolid-Kontexten können B-rep-, Netz- und implizite Darstellungen zudem in einem Modell koexistieren. Was tatsächlich übertragen wird, hängt weiterhin von der Quellanwendung, den Exportereinstellungen und der Unterstützung durch den Importer ab. [2] [10] [12]
Zentrale Elemente, die eine Parasolid-Datei beschreiben kann:
- Volumen- und Flächenkörper sowie Topologieentitäten wie Schalen, Flächen, Schleifen, Kanten und Eckpunkte. [10]
- Baugruppen- und Instanzstruktur, wenn der Exporter sie schreibt. [10]
- Attribute wie Namen oder Farben in anwendungsspezifischen Workflows, ohne verlässliche universelle Garantie über verschiedene Werkzeuge hinweg. [7] [10]
- In aktuellen Parasolid-Kontexten können gemischte B-rep-, Netz- und implizite Inhalte koexistieren, jedoch nur, wenn Anwendung und Austauschweg dies unterstützen. [12]
Was üblicherweise übertragen wird und was nicht.
| Kategorie | Beispiele | Typisches Ergebnis | Quellenbezug |
|---|---|---|---|
| Kerngeometrie/-topologie | B-rep-Volumenkörper und -Flächen sowie Flächen, Kanten, Eckpunkte und Nachbarschaft. | Üblicherweise der stärkste Teil des Austauschs. [10] [13] | B-rep-Definition und XT-Struktur. |
| Optionale Metadaten | Namen, Farben, Attribute, benannte Auswahlen. | Können übertragen werden, aber das Verhalten variiert je nach Anwendung, und es wurde keine verlässliche universelle Garantie gefunden. [7] [10] | Werkzeugabhängige Verarbeitung von Metadaten. |
| Native CAD-Intelligenz | Feature-Bäume, Skizzen, parametrische Absicht, Verknüpfungen, Konfigurationen. | Geht bei der Übersetzung üblicherweise verloren, weil proprietäre parametrische Intelligenz bei der Datenübersetzung nicht übertragen wird. [11] | Siemens-Leitlinien zur Datenintegrität. |
Versionskompatibilität: Kernel vs. XT vs. Anwendungsunterstützung
Siemens beschreibt zweiseitige Versionskompatibilität als Entwicklungsziel, doch reale Workflows werden durch die Unterstützung jeder Anwendungsversion und die vom Exporter geschriebene Version begrenzt. Daher kann der Import einer Parasolid-Datei trotzdem scheitern, selbst wenn beide Produkte Parasolid-Unterstützung bewerben. [2] [5]
- XT-Entwurfsabsicht. Siemens gibt an, dass die zweiseitige Parasolid-Versionskompatibilität den Austausch zwischen Anwendungen ermöglicht, die auf unterschiedlichen Parasolid-Versionen basieren. [2]
- Zielversion des Exporters. Die sendende Anwendung muss eine Version schreiben können, die der Empfänger tatsächlich akzeptiert. [5]
- Unterstütztes Fenster des Importers. Onshape dokumentiert beispielsweise den Parasolid-Import von v10.0 bis v38.1 und den Export von v25.0 bis v37.0. [5]
Dieses Drei-Ebenen-Modell erklärt, weshalb .x_t gegenüber .x_b nur ein Teil der Geschichte ist. Wählen Sie zuerst die Version und dann die Kodierung, die der Empfänger am besten verarbeitet. [5] [7]
Einheiten & Skalierung
Mehrere dokumentierte Workflows behandeln Parasolid-Geometrie als Meter oder ordnen 1 Einheit 1 Meter zu; Skalierung kann dennoch ein Problem bei der Übersetzung sein. ANSYS Mechanical gibt an, dass es die Längeneinheiten von Parasolid-Teilen oder -Baugruppen automatisch auf Meter setzt, die es als die von Parasolid intern für die Bemaßung von Volumenkörpern verwendete Einheit beschreibt. Die Siemens-JT-v10-Referenz ergänzt, dass eine typische Zuordnung von 1 Einheit = 1 Meter von allen Siemens-Anwendungen und fast allen anderen Anwendern genutzt wird. [7] [17]
Rhino dokumentiert dasselbe Thema auf sehr praktische Weise: Die Hilfeseite gibt an, dass Parasolid-Dateien immer in Metern vorliegen und exportierte Geometrie skaliert wird, falls Rhino-Einheiten keine Meter sind. Eine Datei kann somit erfolgreich importiert werden und für den nächsten Nutzer dennoch die falsche Größe haben. [8]
Um Überraschungen zu vermeiden:
- Messen Sie nach dem Import ein bekanntes Maß, bevor Sie der Übergabe vertrauen. [8] [17]
- Bestätigen Sie vor der finalen Freigabe die erwarteten Einheiten des Empfängers. [7] [17]
- Wenn die erwarteten Einheiten unklar sind, bewahren Sie neben der Parasolid-Datei ein STEP-Backup auf. [14]
Baugruppen, Instanziierung und was „Baugruppe“ nicht bedeutet
Parasolid XT kann Baugruppen- und Instanzstruktur auf Formatebene übertragen. Die ältere XT-Referenz umfasst die Entitäten ASSEMBLY und INSTANCE und beschreibt eine Instanz als Referenz auf einen Körper oder eine Baugruppe mit optionaler Transformation. ANSYS dokumentiert zudem die Instanzerzeugung in seinem Parasolid-Workflow, wenn die entsprechende Importeigenschaft aktiviert ist. Praktisch können wiederholte Hardware oder wiederholte Geometrien in manchen Workflows als Instanzen statt als separat kopierte Volumenkörper ankommen. [7] [10]
Das bedeutet nicht, dass das empfangende System eine vollständig native Baugruppenumgebung wiederherstellt. Die Siemens-Leitlinien zur Datenintegrität besagen, dass parametrische Intelligenz proprietär ist und bei der Datenübersetzung nicht übertragen wird. Verknüpfungen, Zwangsbedingungen, Konfigurationen, Unterdrückungszustände und das Verhalten des Feature-Baums sollten daher als importerabhängig und nicht als garantierter Parasolid-Inhalt betrachtet werden. [11]
Häufige Fehlerursachen + Sicherheitshinweis
Die ersten zu prüfenden Punkte sind üblicherweise eine nicht passende Version und eine nicht passende Kodierung. Wenn ein Empfänger nur ein begrenztes Parasolid-Fenster importiert oder eine Austauschform erwartet und eine andere erhält, kann der Import der Datei scheitern, obwohl die Geometrie selbst in Ordnung ist. Die Fehlersuche sollte mit der Zielversion des Exporters, dem dokumentierten Fenster des Importers und der Frage beginnen, ob die Datei .x_t oder .x_b ist. [2] [5] [7]
Andere Fehler sind subtiler. Eine Datei kann beschädigt sein, im falschen Maßstab ankommen oder Datentypen enthalten, die von der empfangenden Anwendung nicht vollständig unterstützt werden. Die ältere XT-Referenz weist darauf hin, dass unerwartete nicht druckbare Zeichen Parasolid dazu veranlassen können, eine Textübertragungsdatei als beschädigt abzulehnen. Der aktuelle Parasolid-Kontext umfasst außerdem gemischte B-rep-, Netz- und implizite Modelle, die über das hinausgehen können, was ein bestimmter Importer verarbeitet. [10] [12]
Halten Sie die Sicherheitshinweise knapp und praktisch. Siemens ProductCERT SSA-222019 warnt vor X_T-Parsing-Schwachstellen und empfiehlt, nicht vertrauenswürdige XT-Dateien nicht zu öffnen. Verwenden Sie aktuelle Software, validieren Sie die Quelle und bevorzugen Sie einen Viewer oder eine Sandbox-Umgebung, bevor Sie die Datei in Produktions-CAD übernehmen. [9]
Aktueller Kontext: Gemischte Modellierung
Der Beitrag von Siemens zu Parasolid v39.0 vom 25. August 2026 beschreibt einen Modellierungskontext, in dem B-rep-Geometrie, Netze und implizite Darstellungen innerhalb eines einzelnen digitalen Modells koexistieren können. Das ist relevant, weil es aktuelle Erwartungen an Scan-to-CAD, Reverse Engineering, additive Arbeiten mit vielen Gitterstrukturen und hybride Modellierung statt eines streng auf eine Darstellung beschränkten Kernels widerspiegelt. [12]
Die Grenze ist wichtig: Das bedeutet nicht, dass jeder .x_t– oder .x_b-Export Inhalte gemischter Modelle enthält. Der exportierte Inhalt hängt weiterhin davon ab, was die Quellanwendung schreibt und was der Importer unterstützt. Allein die Dateierweiterung verrät daher nicht, ob eine bestimmte Übergabe nur klassische B-rep oder etwas Umfassenderes enthält. [12]
Praktisches Fazit: Wann eine Parasolid-Datei die richtige Übergabe ist
Eine Parasolid-Datei ist die richtige Übergabe, wenn die empfangende Kette bereits Parasolid-fähig ist und Sie exakte CAD-Geometrie mit minimaler Neuinterpretation übertragen möchten. Verwenden Sie STEP, wenn Sie einen standardisierten ISO-10303-Austauschweg oder eine besser auf Archivierung ausgerichtete Übergabe zwischen unterschiedlichen CAD-Systemen benötigen. Verwenden Sie STL oder 3MF, wenn das Ziel Slicing statt bearbeitbares CAD ist. Die sicherste Regel bleibt empfängerorientiert: Wählen Sie das Format, das das nachgelagerte System eindeutig dokumentiert, und prüfen Sie anschließend Version, Einheiten und Geometrie, bevor Sie dem Transfer vertrauen. [2] [6] [14] [15] [16]
FAQ
Was ist eine Parasolid-Datei?
Eine Parasolid-Datei ist üblicherweise eine Parasolid-XT-Austauschdatei, die exakte CAD-Geometrie zwischen Parasolid-fähigen Anwendungen überträgt. Sie liegt häufig als .x_t oder .x_b vor und enthält B-rep-Geometrie statt eines auf Slicer ausgerichteten Netzes. [2] [13]
Was ist eine .x_t-Datei?
Eine .x_t-Datei ist die Textform von Parasolid XT. Die ältere XT-Referenz beschreibt sie als Text, üblicherweise ASCII, und ANSYS gibt an, dass Parasolid-Textdateien menschenlesbar sind. [7] [10]
Was ist eine .x_b-Datei?
Eine .x_b-Datei ist die neutral-binäre Form von Parasolid XT. ANSYS gibt an, dass neutral-binäre Parasolid-Dateien komprimiert und nicht menschenlesbar sind, während die ältere XT-Referenz neutrale Binärdaten als maschinenunabhängig beschreibt. [7] [10]
Parasolid .x_t vs. .x_b: Welche sollte ich verwenden?
Verwenden Sie die Form, welche die empfangende Seite am besten unterstützt. .x_t lässt sich leichter prüfen, während .x_b üblicherweise kompakter ist; die Versionsunterstützung ist jedoch genauso wichtig wie die Wahl der Kodierung. [7] [10]
Wie öffne ich eine Parasolid-Datei?
Beginnen Sie mit Software, die die Unterstützung von Parasolid XT ausdrücklich dokumentiert. JT2Go ist ein kostenloser Viewer für JT- und Parasolid-XT-Daten, und Siemens gibt an, dass Version 13.3 die direkte Interaktion mit Parasolid-XT-Dateien ergänzte. Wenn Sie einen bearbeitbaren Import benötigen, prüfen Sie das dokumentierte Versionsfenster der Anwendung, nicht nur die Erwähnung von Parasolid. [3] [4] [5]
Experte: Warum scheitert der Import von Parasolid-Dateien, wenn zweiseitige Versionskompatibilität besteht?
Weil die Kompatibilitätsaussage nur eine Ebene ist. Siemens beschreibt die zweiseitige Parasolid-Versionskompatibilität als Entwicklungsziel, aber der Exporter muss weiterhin eine Version schreiben, die der Empfänger unterstützt, und der Importer muss dieses Versionsfenster weiterhin akzeptieren. Das veröffentlichte Parasolid-Fenster von Onshape ist beispielsweise enger als „alle Versionen für immer“. [2] [5]
Experte: Warum kommen Parasolid-Dateien manchmal mit falschem Maßstab oder falschen Einheiten an?
Weil mehrere dokumentierte Workflows Parasolid-Geometrie als Meter behandeln oder 1 Einheit 1 Meter zuordnen und Anwendungen beim Import oder Export skalieren können. ANSYS beschreibt einen meterbasierten Parasolid-Workflow, Rhino gibt an, dass Parasolid-Dateien beim Export immer in Metern vorliegen, und Siemens dokumentiert die übliche Konvention 1 Einheit = 1 Meter. Prüfen Sie nach dem Import eine bekannte Abmessung. [7] [8] [17]
